Windfang / Windflügel

Standard

---

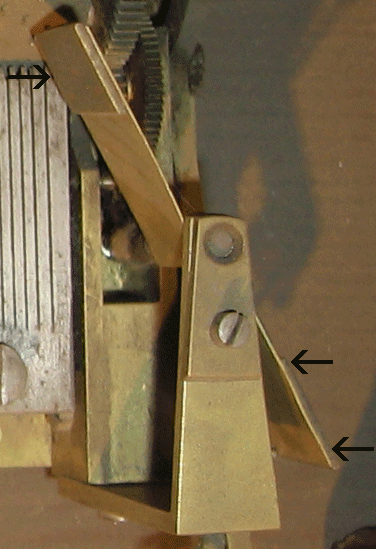

In der Seitansicht gleich ...

... ist der nachträglich durch Auflösen eines Messingsplättchens verstärkte Windflügel. Die Abspielgeschwindigkeit wird durch die Vergrößerung der Masse reduziert. Allerdings werden dadurch auch die Zapfen der Schneckenwelle stärker beansprucht und verschleissen schneller.

(Olbrich Nr. 6948)

---

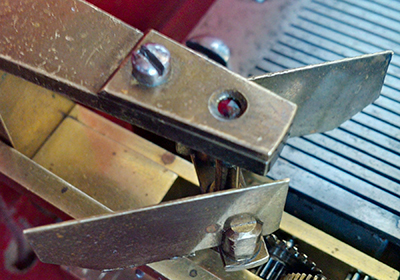

S-förmiger Windfang
(Auch zu sehen: Palmettenprägung auf dem unteren Windfangkloben)

---

arkadenförmig

---

kuppelförmig

---

doppelgirlandenartig

---

spitz auslaufend Enden mit kreissegmentförmiger Ausnehmung der seitlichen Begrenzungen

---

extrabreite Ausführung, so genannter Slawik-Preissler-Typ

---

walmdachartig

---

Walmdachvariante

---

Walmdachvariante

---

Walmdachvariante

---

Walmdachvariante

---

Walmdachvariante*

---

hexagonal

---

oktogonal

---

geteilt = verstellbar

---

geteilt

---

Endteile verstärkt,
oder doppelt verstärkt

---

verstärkt

---

Eingeflochten (zumeist Reparaturen)

---

Windflügel mit Splint

---

Vierflügelig (Rzebitschek Nr. 3798-153)

---

Sägewindfang (Schweizer Sektionalkammspielwerk)

---

Schmetterlingswindfang (Baker-Troll)

---

Weitere Sonderformen werden noch hinzugefügt,
sobald brauchbare Fotos vorliegen ...

---

---

... und in den News aktuell vorgestellt!

---

---
