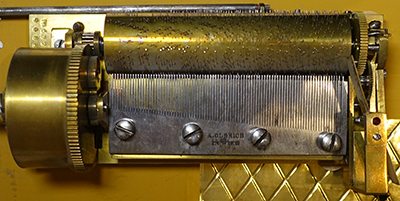

A. Olbrich 9488-632
Unter dem Kamm findet sich auf der Grundplatte eine kreisrunde Vertiefung von etwa 1 mm Durchmesser
Kryptische Einritzung „1637“ auf der Kammträgerinnenseite
Manueller Wechsel der Musikstücke durch einen von aussen zu bedienenden Hebel, derMechanismus funktioniert ohne Finger!

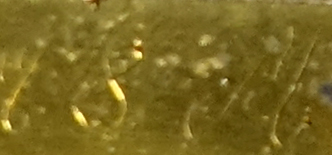

Seitenansicht der Grundplatte (Windfangseite): „28 M“ und „AJ“
Links: „28 M“
Rechts unterhalb des Walzenklobens: „AJ“

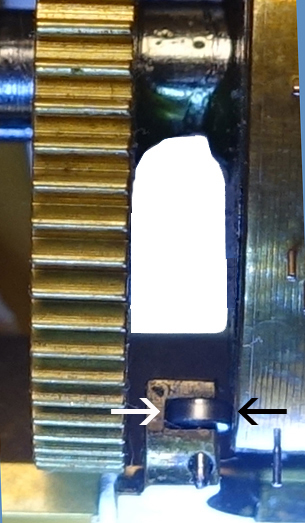

Anstatt des Fingers, der auf das Sternrad eingreift und den Walzenverschub verursacht, findet sich hier eine kleine Walze, die „Musikstückwechsler-Walze“

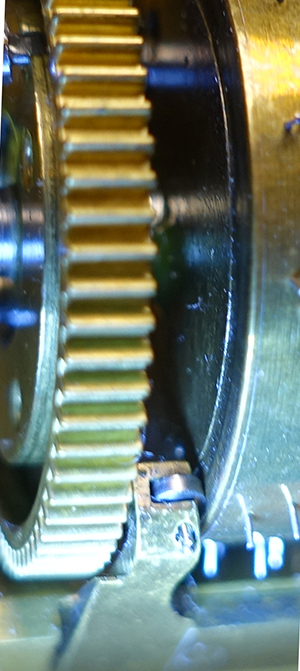

Die kleine „Musikstückwechsler-Walze“ läuft auf dem windfangseitigen Walzendeckel entlang: Diese Konstruktion ist wesentlich aufwändiger als der sonst übliche Finger!
Die Rille auf dem Walzendeckel hat offenbar mit der „Musikstückwechsler-Walze“ nichts zu tun
Fotos: ©Archiv Otmar Seemann
|
