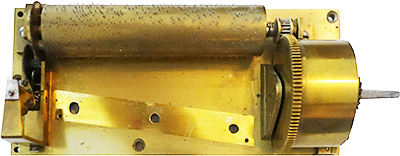

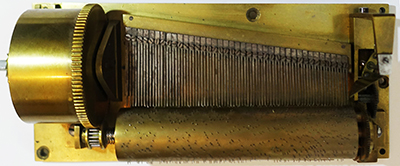

Anton Olbrich, 39 Sekt. à 2 Zungen, ohne Angabe von Nummern, gemarkt am Kamm mit den Initialen „AO“ [Anton Olbrich], auf der Grundplatte ist seitlich ein „IO“ [vielleicht Josef Olbrich?] eingestempelt Die Produktion war also schon so hoch, dass sich die Anschaffung eines Stempels auszahlte

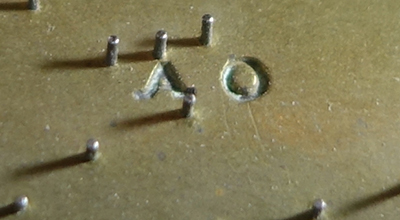

„AO“ auf der Walze

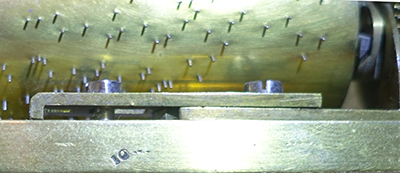

„IO“ auf der Grundplattenseitenfläche unter dem Musikstückwechsler

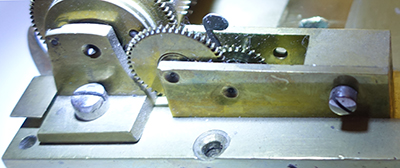

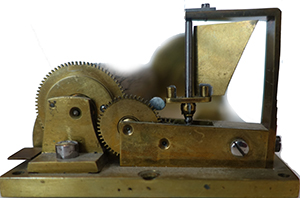

Zweifach vorgelagertes Getriebe, also nur ein Erstes und Zweites, aber kein Drittes Zahnrad im Windfangblock = Windfangblock
Vom zweigeteilten Windflügel hat sich einer der beiden Teile gelöst

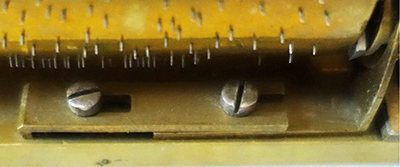

Musikstückwechsler in der aktiven Position: Der Finger greift ein

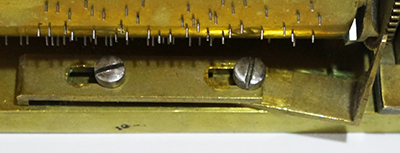

Musikstückwechsler in der inaktiven Position: Der Finger greift nicht ein

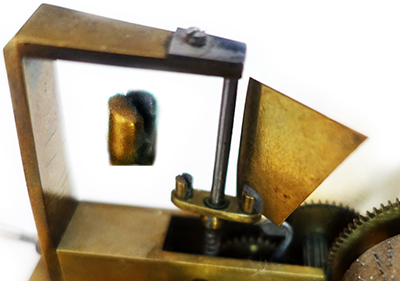

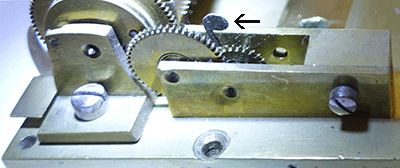

Eine Ausschnittvergrößerung des Schraubenkopfes, in den der Windflügeteil eingelötet gehört, „schwebt“ links von der Mitte im Bild
Rastrierung der Walze nur an den beien Enden und in der Mitte
Die frühen Hohltrieb weisen abgerundeten
Geteilter Windang, am oberen und unteren Ende sind die dünnen Zapfen sichtbar. Wenn einer von den beiden abbricht und es zu einem unkontrollieretn schnellen Durchlauf kommt, dem gefürchteten „Run“, können große Schäden am Spielwerk entstehen.
Der Dorn fängt sich einem Gegenstück, das am Start-Stopp-Hebels befestigt ist, und beendet das Abspielen des Musikstückes
Früher Typ des Walzenklobens, wie er später nicht mehr verwendet wurde.
... von dem nur die beiden Enden, das walzennahe und windfangnahe, zu sehen ist.
Der Mittelteil ist im Inneren Windfangblock und daher von aussen nicht sichtbar Fotos: ©H.-J. Eisel und Otmar Seemann
|
